How to read resistor values using color codes and surface-mount resistor markings?

Thứ Sáu, 09/05/2025 Điện Tử Tân Phương

Nội dung bài viết

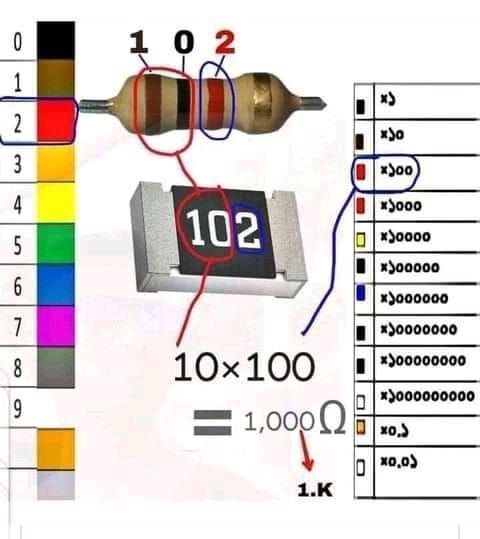

The top part shows a through-hole resistor with three significant bands: brown (1), black (0), and red (multiplier ×100), resulting in a resistance of 1000 ohms or 1kΩ. The color chart on the left deciphers the values assigned to each color, helping in manual resistor identification. Below, a surface-mount resistor labeled "102" follows a different notation where the first two digits (10) are the base, and the third digit (2) represents the multiplier (10² or 100). This also results in 1000 ohms or 1kΩ. The diagram effectively bridges the gap between traditional and modern resistor labeling systems. Both systems follow the same numerical logic but are applied differently depending on the resistor type. Understanding these codes is essential for assembling and troubleshooting electronic circuits. The image simplifies resistor identification, making it accessible even to beginners in electronics.

Làm thế nào để đọc các giá trị chống bằng mã màu và các dấu chống trên bề mặt?

Phần trên cùng cho thấy một bộ chống xuyên lỗ với ba dải quan trọng: nâu (1), đen (0), và đỏ (nhân ×100), dẫn đến sức chống lại 1000 ohms hoặc 1k Ω. Bảng màu ở bên trái giải mã các giá trị được chỉ định cho mỗi màu, giúp nhận diện chất chống thủ công. Dưới đây, một máy chống gắn nhãn "102" theo một thông báo khác, nơi hai chữ số đầu (10) là cơ sở, và chữ số thứ ba (2) đại diện cho số nhân (102 hoặc 100). Điều này cũng có kết quả là 1000 ohms hoặc 1k Ω. Sơ đồ hiệu quả cầu khoảng cách giữa hệ thống dán nhãn kháng truyền thống và hiện đại. Cả hai hệ thống đều theo cùng một logic số học nhưng được áp dụng khác nhau tùy thuộc vào loại kháng. Hiểu được những mã này là rất cần thiết để lắp ráp và khắc phục sự cố mạch điện tử. Hình ảnh đơn giản hóa nhận dạng chống, giúp nó có thể tiếp cận ngay cả với những người mới bắt đầu trong ngành điện tử.
